工場の焼成工程、乾燥設備、炉の周辺、屋外の設備監視では、一般的な監視カメラの動作温度を超える環境があります。さらに屋外では、気温そのものだけでなく、直射日光によって筐体や内部部品の温度が上昇することも考えなければなりません。
そのため、高温環境向けの製品を選ぶときは、単純に「何℃まで使えるか」を比較するだけでは不十分です。実際の設置位置で想定される温度を把握し、その条件に合った冷却方式と設置方法を組み合わせることが重要です。
高温環境では「気温」だけを測ってはいけない
カメラの仕様表に記載されている動作温度は、製品を選定する際の基本的な基準になります。しかし、現場で確認すべきなのは空間の温度だけではありません。
例えば、同じ工場内でも、炉から離れた場所と炉の近傍では熱の影響が大きく異なります。屋外設備でも、日陰に設置されたカメラと金属製設備の上部に取り付けられたカメラでは、実際に受ける熱負荷が変わります。
一般的なカメラを過度な高温環境へ設置すると、内部部品の劣化や故障につながる可能性があります。また、高温によってイメージセンサーの性能が低下し、ノイズ増加や画質低下などが発生する可能性もあります。
したがって、カメラ 高温対応を検討するときは、気象データや室温だけで判断せず、「カメラが実際に置かれる位置」の温度条件を確認することが出発点になります。
直射日光がカメラ温度を押し上げる
屋外設置で見落としやすいのが、直射日光による温度上昇です。外気温が動作温度の範囲内であっても、黒色の筐体や金属製設備などに日射が集中すれば、カメラ周辺の熱負荷が高くなる可能性があります。
そのため、屋外では設置位置そのものが温度対策になります。建物の影を利用できる場所や、熱を蓄積しやすい設備から距離を取れる位置を検討することで、カメラが受ける熱を抑えやすくなります。
また、設置時にはカメラを太陽へ直接向けないことも重要です。一般的なカメラのマニュアルでも、太陽や非常に明るい場所へ直接向けないこと、熱がこもる場所では風通しの良い位置に設置することが注意事項として示されています。
つまり、耐熱性能の高い製品を選ぶことと、熱が集中しにくい設置場所を選ぶことは別の対策です。両方を組み合わせることで、機器への熱負荷を抑えられます。
設置場所別に冷却方式を選ぶ
高温環境では、許容温度に合わせて冷却方式を選択する必要があります。Hikvision Japanが公開する耐高温カメラの情報では、電子冷却、空冷、水冷という異なる方式が紹介されています。
電子冷却タイプは、ペルチェ効果を利用してカメラ内部を冷却する方式です。公開資料では、85℃未満の環境で動作可能な製品が示されており、食品の焼成室や高温試験室などが適用シーンとして挙げられています。
さらに温度条件が厳しくなる場合には、空冷や水冷を検討します。製品情報では、空冷カメラは150℃未満、水冷カメラは250℃未満の環境で動作可能とされています。ただし、空冷・水冷システムについては別途サードパーティー製の設備が必要です。
つまり、焼成室や乾燥室なら電子冷却、鉄鋼・冶金設備やガラス工場、火力発電所などさらに高温になる場所では空冷・水冷、といったように、現場の温度帯から方式を絞り込むことが基本になります。
放熱設計まで確認して初めて温度仕様を活かせる
高温対応製品を選んでも、設置方法が適切でなければ冷却性能を十分に発揮できない場合があります。特に重要なのが、熱を逃がすためのスペースです。

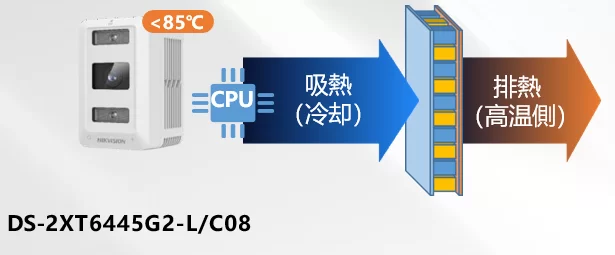

電子冷却方式では、ペルチェ素子によって一方から熱を吸収する一方、反対側へ熱を排出します。そのため、カメラ周辺に熱がこもるような設置環境では、冷却側の排熱が妨げられる可能性があります。公開資料でも、電子冷却カメラは熱を吸収する側と排熱する側を持つ構造として説明されています。
設置時には、周囲に不要な遮蔽物がないか、熱源との距離は十分か、保護ケースなどによって放熱が妨げられないかを確認する必要があります。
また、カメラ 高温対応という条件だけで製品を固定するのではなく、レンズ、撮影距離、画角、照明条件も同時に検討することが重要です。高温設備の監視では、温度に耐えるだけでなく、対象物を必要な解像度で確認できなければ監視設備として十分に機能しません。
高温対応カメラは「最高温度」から逆算して選ぶ
高温環境のカメラ選定では、まず設置地点の最高温度を把握し、そこへ直射日光や周辺設備からの輻射熱などを加味して、必要な余裕を考えることが基本です。
例えば、85℃未満の環境であれば電子冷却方式を検討し、それを超える場合は空冷や水冷など、より強い冷却方式を候補にします。ただし、実際の採用可否は製品ごとの仕様や設置条件を確認して判断する必要があります。
Hikvision Japanの耐高温カメラソリューションでは、電子冷却カメラに加えて空冷・水冷タイプも紹介されており、焼成室から鉄鋼・ガラスなどの高温設備まで異なる温度帯を想定した選択肢が用意されています。
重要なのは、「最高温度に対応している製品」を探すだけではなく、「その温度がどこで、どのような状態で発生するのか」を先に整理することです。屋外なら直射日光と放熱条件、工場なら熱源との距離と周辺設備、炉周辺なら冷却方式と保護構造まで確認する必要があります。
耐熱カメラを選定する際は、動作温度、冷却方式、設置位置、放熱スペース、撮影対象を一つの条件として考えることが重要です。温度条件に合わせて適切な方式を選び、さらに設置環境そのものの熱負荷を抑えることで、高温環境でも継続的な映像監視を実現しやすくなります。
